Para fabricantes que buscam qualidade consistente, produção flexível e impressão eficiente em superfícies planas,Verde Ohmfornece oMáquina de impressão de tela plana controlada por microcomputadorcom estrutura semiautomática, controle por microcomputador, adsorção a vácuo e tecnologia de acionamento de frequência variável. Com velocidades de impressão de até 1.100 impressões/hora dependendo do modelo, este equipamento foi projetado para aplicações industriais exigentes.
Um moderno sistema de impressão de tela plana precisa de mais do que um movimento básico de impressão. Deve fornecer posicionamento estável, pressão de impressão controlada, distribuição consistente de tinta e operação prática. A máquina de impressão de tela de elevação plana controlada por microcomputador combina um sistema de controle de microcomputador baseado em LCD com levantamento elétrico de frequência variável e transmissão de impressão, controle de raspador pneumático, adsorção de plataforma de vácuo e funções de alinhamento ajustáveis. A Green Ohm oferece três modelos – BS-5070S, BS-6090S e BS-80120S – com áreas máximas de impressão de 500 × 700 mm a 800 × 1200 mm e velocidades máximas de 900 a 1.100 impressões/hora. Isso torna a máquina adequada para produtos publicitários, acrílico, chapas metálicas, placas de circuito, interruptores de filme, papel cerâmico, etiquetas autoadesivas, cartões, caixas de madeira e outros materiais planos.
Índice
- O que é uma máquina de impressão de tela plana controlada por microcomputador?
- Quais são os principais recursos da máquina?
- Quais são as principais especificações técnicas?
- Quais materiais e aplicações ele pode suportar?
- Como isso melhora a eficiência da impressão?
- Como os compradores devem selecionar o modelo certo?
- O que os operadores devem considerar durante a operação?
- Perguntas frequentes
- Por que considerar o Ohm verde para equipamentos de impressão de tela plana?

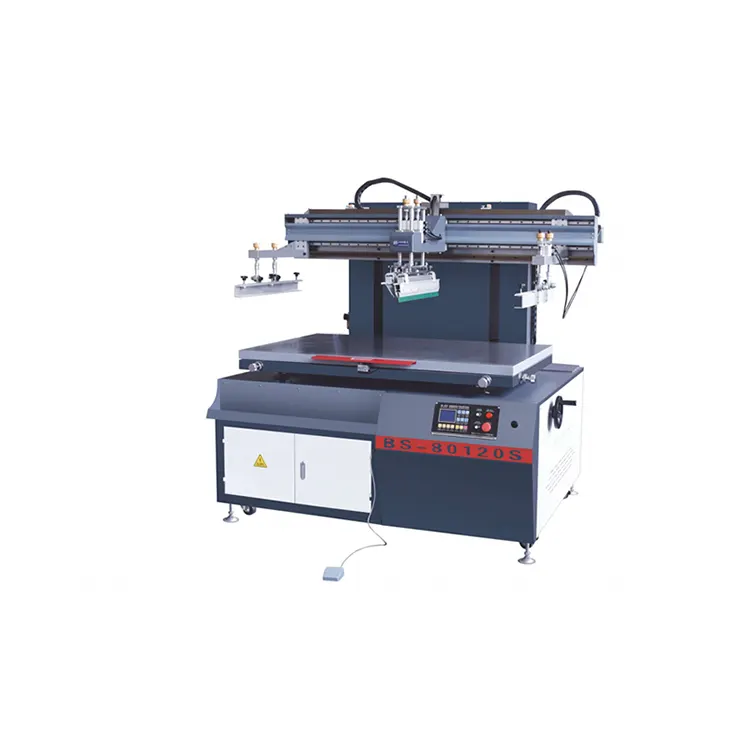

O que é uma máquina de impressão de tela plana controlada por microcomputador?
Uma máquina de impressão de tela plana controlada por microcomputador é um sistema de impressão de tela semiautomático projetado para imprimir gráficos, texto e padrões em substratos rígidos ou planos. Ao contrário do equipamento manual básico, a máquina integra controle eletrônico, elevação mecânica, ajuste de velocidade de frequência variável e operação pneumática da lâmina em um sistema de produção.
A máquina usa uma estrutura de elevação de braço reto. A tela se move através de um processo de elevação controlado enquanto o curso de impressão vai da esquerda para a direita. Um sistema de controle de microcomputador com display LCD permite que os operadores gerenciem as principais funções operacionais de maneira mais conveniente.
Durante a impressão, a plataforma de vácuo mantém firmemente a peça na posição. Isso ajuda a reduzir movimentos indesejados durante o curso de impressão e permite um registro mais consistente. A máquina também utiliza funções de alinhamento ajustáveis para que os operadores possam ajustar a relação entre a tela, o substrato e a plataforma de impressão.
De acordo com as especificações publicadas pela Green Ohm, o sistema foi projetado para alta produtividade, mantendo ao mesmo tempo uma operação suave e precisão de posicionamento. Os modelos disponíveis abrangem diversos tamanhos de produção, permitindo aos usuários adequar a capacidade do equipamento às suas necessidades reais de impressão.
Quais são os principais recursos da máquina?
Controle LCD de microcomputador
O sistema de controle integrado do microcomputador utiliza um display LCD e uma interface orientada à operação. Esse design facilita o monitoramento e o ajuste das configurações da máquina durante a produção, ao mesmo tempo que reduz a dependência de controles manuais complicados.
Levantamento e impressão de frequência variável
O controle elétrico de frequência variável é aplicado tanto ao mecanismo de elevação quanto à transmissão de impressão. Isto permite um ajuste de velocidade mais suave e um movimento alternativo controlado para impressão e retorno de tinta. O movimento estável é particularmente importante quando a produção exige qualidade de impressão repetível em ciclos prolongados.
Raspador pneumático e controle de lâmina de tinta
O raspador e a lâmina de tinta utilizam controle pneumático com ajuste de pressão independente. Uma função de elevação pneumática secundária também facilita a substituição da placa da tela e a desmontagem da ferramenta, ajudando a simplificar o trabalho de configuração de rotina.
Plataforma de adsorção a vácuo
A plataforma automática de adsorção a vácuo mantém peças planas com segurança durante a impressão. Combinada com uma alça de ajuste fino para alinhamento da tela, essa estrutura ajuda os operadores a fazer correções práticas antes da produção.
Design de plataforma orientado para a segurança
A máquina incorpora um mecanismo de proteção de segurança na área da plataforma. Quando a posição de segurança relevante é pressionada ou pisada, a plataforma é projetada para subir e retornar à sua posição original, proporcionando uma proteção operacional adicional.
Quais são as principais especificações técnicas?
A escolha de uma máquina de serigrafia deve começar com a área de impressão necessária, velocidade de produção, dimensões da moldura da tela e utilidades de oficina disponíveis. As especificações a seguir são baseadas nos três modelos publicados pela Green Ohm.
| Especificação | BS-5070S | BS-6090S | BS-80120S |
|---|---|---|---|
| Área máxima de impressão | 500 × 700 milímetros | 600 × 900 milímetros | 800 × 1200 milímetros |
| Área máxima do quadro de malha | 750 × 1000 milímetros | 850 × 1200 milímetros | 1000 × 1500 milímetros |
| Tamanho mínimo da tela | 500 × 400 milímetros | 500 × 400 milímetros | 500 × 400 milímetros |
| Tamanho da plataforma de impressão | 600 × 900 milímetros | 700 × 1100 milímetros | 900 × 1400 milímetros |
| Velocidade de impressão mais rápida | 1.100 impressões/hora | 1.000 impressões/hora | 900 impressões/hora |
| Pressão de ar de trabalho | 5–8 | 5–8 | 5–8 |
| Fonte de energia | 380 V/2,25 kW | 380 V/2,65 kW | 380 V/3,7 kW |
| Peso total | 520kg | 560kg | 600kg |
| Dimensões da Máquina | 1300 × 1080 × 1680 milímetros | 1500 × 1180 × 1680 milímetros | 1800 × 1380 × 1680 milímetros |
As três configurações oferecem uma gama prática para diferentes tamanhos de produtos planos. A BS-5070S concentra-se em uma área máxima de impressão menor e em uma velocidade máxima listada mais alta, enquanto a BS-80120S oferece a maior área de impressão para substratos maiores. Os compradores devem considerar as dimensões da peça e o ciclo de produção real, em vez de selecionar uma máquina com base apenas na velocidade máxima.
Quais materiais e aplicações ele pode suportar?
A impressão em tela plana é amplamente utilizada quando os fabricantes precisam de padrões duráveis e visualmente claros em substratos rígidos ou relativamente planos. A máquina foi projetada para uma ampla gama de materiais e produtos, incluindo:
- Papel e cartões
- Vidro acrílico e orgânico
- Ferro e outras chapas metálicas
- Placas de circuito impresso
- Mudanças de filme
- Papel flor cerâmico
- Adesivos autoadesivos
- Caixas de madeira
- Publicidade e produtos promocionais
- Outros objetos planos e duros
Esta versatilidade torna o equipamento relevante para fabricantes que trabalham com publicidade, sinalização, eletrónica, embalagens, produtos decorativos e componentes industriais. Antes da produção, entretanto, as dimensões do substrato, as características da superfície, a compatibilidade da tinta e as especificações da tela devem ser verificadas para a aplicação pretendida.
Como isso melhora a eficiência da impressão?
1. Posicionamento mais consistente
A qualidade da impressão da tela depende muito do posicionamento do substrato e do alinhamento da tela. A plataforma de adsorção a vácuo ajuda a proteger a peça de trabalho, enquanto as funções de ajuste fino permitem que os operadores corrijam o alinhamento antes da produção.
2. Movimento de impressão controlado
A transmissão de frequência variável permite que a velocidade de impressão seja ajustada em vez de depender de um ciclo mecânico fixo. Isto proporciona maior flexibilidade quando diferentes substratos, tintas ou padrões de impressão exigem diferentes condições operacionais.
3. Intervenção manual reduzida
O controle por microcomputador, a operação pneumática da lâmina e a adsorção automatizada a vácuo reduzem o número de ações manuais repetitivas necessárias durante a produção. Isso pode facilitar a padronização da produção entre os operadores.
4. Adequado para produção repetitiva
Com velocidades máximas listadas de até 1.100 impressões por hora, o equipamento foi projetado para ambientes de produção onde os ciclos de impressão repetíveis são mais importantes do que a impressão manual única.
5. Cobertura flexível do produto
Três tamanhos de máquinas oferecem diferentes capacidades de área de impressão. Os fabricantes podem, portanto, selecionar uma configuração de acordo com as dimensões atuais do produto e, ao mesmo tempo, considerar possíveis requisitos de produção futuros.
Como os compradores devem selecionar o modelo certo?
A compra de uma máquina de serigrafia deve envolver mais do que comparar preços. Uma avaliação estruturada pode ajudar a evitar incompatibilidades de capacidade e custos desnecessários de equipamento.
- Confirme o tamanho máximo do produto:Meça o maior substrato que precisa ser impresso e compare-o com a área máxima de impressão da máquina.
- Verifique o requisito de quadro de tela:Certifique-se de que o modelo selecionado possa acomodar as dimensões da estrutura de malha exigidas pela sua arte e processo de impressão.
- Estime a demanda real de produção:A velocidade máxima de impressão é uma especificação de referência, não necessariamente a taxa real de produção sustentada. Inclua o tempo de carga, descarga, cura e configuração nos cálculos de capacidade.
- Avalie a compatibilidade do material:Confirme se a configuração da máquina, tela, tinta e substrato são adequados para a aplicação pretendida.
- Revise as condições do workshop:Verifique a energia elétrica, a disponibilidade de ar comprimido, o espaço físico e os requisitos de acesso à máquina antes da instalação.
- Considere produtos futuros:Se for esperado que os tamanhos dos produtos aumentem, a seleção de uma plataforma de impressão maior poderá proporcionar flexibilidade adicional de produção.
Por exemplo, um fabricante que imprime principalmente pequenos painéis publicitários pode não precisar da configuração maior. Uma empresa que produz folhas acrílicas ou painéis metálicos maiores pode se beneficiar da área de impressão expandida da BS-80120S. A escolha apropriada depende, em última análise, do portfólio de produtos e do fluxo de trabalho de produção.
O que os operadores devem considerar durante a operação?
Resultados consistentes dependem tanto do projeto da máquina quanto das práticas operacionais. Uma rotina operacional prática deve incluir as seguintes verificações:
- Inspecione a tela e a estrutura de malha antes da produção.
- Confirme se a peça de trabalho está posicionada corretamente na plataforma de vácuo.
- Verifique o alinhamento da tela ao substrato antes de iniciar um lote de produção.
- Ajuste a pressão do raspador de acordo com os requisitos de impressão.
- Defina uma velocidade de impressão apropriada para o substrato e o sistema de tinta.
- Mantenha os sistemas pneumáticos e elétricos dentro das condições operacionais especificadas.
- Limpe os resíduos de tinta dos componentes de impressão relevantes após a produção.
- Inspecione periodicamente os trilhos-guia, componentes móveis e elementos pneumáticos.
Essas práticas podem ajudar a reduzir erros de registro evitáveis, transferência inconsistente de tinta e tempo de inatividade desnecessário. Para as equipes de produção, os procedimentos operacionais padrão também são úteis para manter resultados consistentes quando vários operadores usam o mesmo equipamento.
Perguntas frequentes
Qual é a velocidade máxima de impressão desta máquina?
A velocidade máxima listada varia de acordo com o modelo. O BS-5070S atinge até 1.100 impressões por hora, o BS-6090S até 1.000 impressões por hora e o BS-80120S até 900 impressões por hora. A produção real depende do manuseio do substrato, das condições de impressão e do fluxo de trabalho de produção.
Que materiais a máquina pode imprimir?
A máquina é projetada para materiais planos como papel, plástico, acrílico, chapas metálicas, placas de circuito, interruptores de filme, papel cerâmico, adesivos autoadesivos, cartões e caixas de madeira.
A máquina é totalmente automática?
Não. A configuração publicada é uma máquina de serigrafia semiautomática. Ele combina controle de microcomputador, funções de lâmina pneumática, transmissão de frequência variável e adsorção a vácuo, ao mesmo tempo que requer o envolvimento do operador no manuseio de materiais e configuração de produção.
Qual é a maior área de impressão disponível?
O BS-80120S oferece a maior área máxima de impressão listada, 800 × 1200 mm. A área máxima da estrutura da malha é de 1000 × 1500 mm.
Qual fonte de alimentação é necessária?
As especificações publicadas listam uma fonte de alimentação de 380V. As classificações de potência são 2,25 kW para o BS-5070S, 2,65 kW para o BS-6090S e 3,7 kW para o BS-80120S. Os compradores devem confirmar a configuração elétrica final antes da instalação.
Como a adsorção a vácuo ajuda a serigrafia?
A adsorção a vácuo ajuda a manter a peça plana com segurança na plataforma de impressão. O posicionamento estável do substrato pode suportar um alinhamento de tela mais consistente e reduzir erros de impressão relacionados ao movimento.
Por que considerar o Ohm verde para equipamentos de impressão de tela plana?
A Green Ohm Machinery afirma que sua abordagem de produção combina capacidade de pesquisa técnica, testes de qualidade, um sistema de produção completo e suporte à cadeia de suprimentos. Cada máquina é verificada antes da entrega, com as informações publicadas do produto enfatizando a precisão do posicionamento, a operação suave, a consistência da impressão e o uso industrial de longo prazo.
Para os fabricantes que avaliam equipamentos de impressão de tela plana, os principais fatores de decisão são claros: área de impressão, velocidade de produção, capacidade de estrutura de tela, compatibilidade de substrato, funções de controle, estabilidade da plataforma e requisitos de oficina. Os BS-5070S, BS-6090S e BS-80120S fornecem diferentes níveis de capacidade para fabricantes com diferentes dimensões de produtos e necessidades de produção.
Se você está planejando uma nova linha de impressão de tela plana, substituindo equipamentos existentes ou comparando configurações de máquinas, saiba mais sobre a máquina de impressão de tela plana controlada por microcomputador e discuta os requisitos de sua aplicação com a Green Ohm. Para seleção de modelos, especificações técnicas e soluções de produção adaptadas aos seus produtos,Contate-noshoje e deixe a Green Ohm ajudá-lo a identificar uma configuração adequada para sua operação de impressão.
