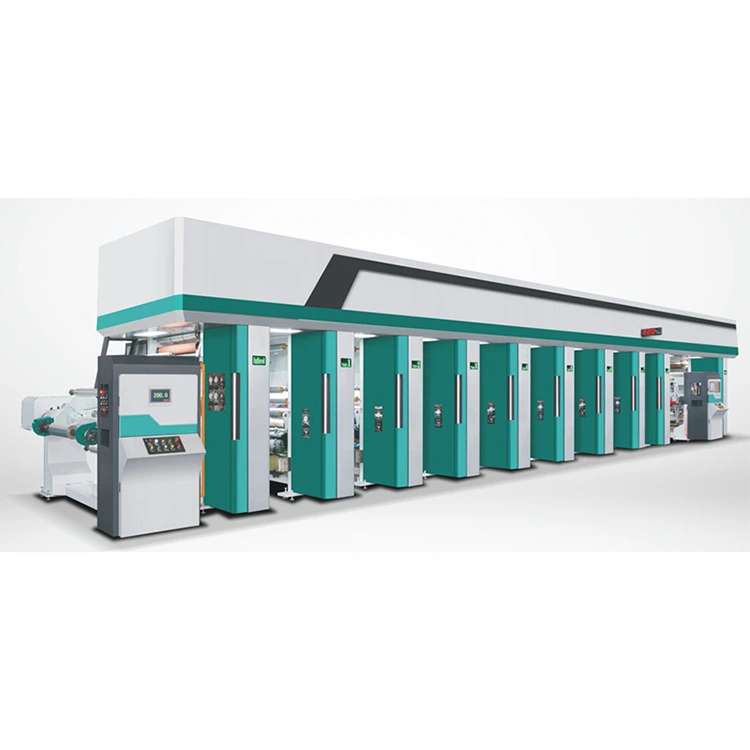

Como uma máquina de impressão em rotogravura de eixo eletrônico pode melhorar a precisão da impressão e a eficiência da embalagem flexível

Verde Ohmdesenvolve oMáquina de impressão em rotogravura de eixo eletrônicopara fabricantes que buscam impressão multicolorida precisa em materiais de embalagens flexíveis. Com controle servoacionado, gerenciamento de tensão coordenado e registro preciso de cores, este equipamento suporta qualidade de impressão consistente e produção rolo a rolo eficiente.

Uma máquina de impressão em rotogravura de eixo eletrônico é projetada para fornecer impressão multicolorida precisa e repetível em filmes plásticos, papel e outros materiais de rolo compatíveis. Ao coordenar os sistemas de acionamento eletronicamente, em vez de depender apenas das tradicionais conexões mecânicas do eixo, ajuda os operadores a gerenciar o movimento da folha e o registro de cores durante todo o processo de impressão. Este artigo explica como funciona a tecnologia, seus principais componentes, substratos compatíveis, principais especificações e considerações práticas para seleção de equipamentos. Ele também examina como a configuração da máquina da Green Ohm pode apoiar a produção de embalagens flexíveis e o que os compradores devem avaliar antes de investir em uma nova linha de impressão.

Índice

1. O que é uma máquina de impressão em rotogravura de eixo eletrônico?
2. Como funciona a tecnologia de eixo eletrônico?
3. Quais recursos influenciam o desempenho da impressão?
4. Quais materiais a máquina pode imprimir?
5. Quais são as principais especificações técnicas?
6. Onde este equipamento de impressão é usado?
7. Como os compradores devem selecionar a máquina certa?
8. Como os operadores podem manter um desempenho consistente?
9. Perguntas frequentes
10. Conclusão

1. O que é uma máquina de impressão em rotogravura de eixo eletrônico?

Uma máquina de impressão em rotogravura de eixo eletrônico é um sistema de impressão industrial que usa unidades coordenadas eletronicamente para controlar o movimento de múltiplas unidades de impressão. Ele combina o processo estabelecido de impressão de rotogravura com modernas tecnologias de servo e automação para suportar impressão multicolorida precisa em rolos contínuos de material.

Na rotogravura convencional, os cilindros gravados transferem a tinta para um substrato à medida que ela passa por sucessivas estações de impressão. Cada cilindro representa uma cor ou parte específica da imagem. A sincronização precisa entre essas estações é essencial porque mesmo um pequeno desvio no movimento da banda pode causar desalinhamento visível das cores.

O controle eletrônico do eixo coordena os eixos de acionamento relevantes por meio de um sistema de controle, ajudando a manter a velocidade necessária e as relações posicionais. Esta abordagem pode simplificar a sincronização e o ajuste quando comparada com arranjos ligados mecanicamente, dependendo da configuração da máquina.

A Green Ohm oferece uma solução de impressão eletrônica de rotogravura destinada à impressão multicolorida em filmes plásticos, papel e outros materiais em rolo compatíveis. Sua configuração combina impressão servo-acionada, registro computadorizado e controle de tensão para atender às demandas práticas da produção de embalagens flexíveis.

2. Como funciona a tecnologia de eixo eletrônico?

O processo de impressão começa quando a unidade de desenrolamento alimenta um rolo de substrato na máquina. A teia passa pelas estações de impressão, onde cilindros gravados transferem tinta para o material. Após cada etapa de impressão, o substrato passa por uma seção de secagem antes de seguir para a próxima estação ou unidade de rebobinagem.

A coordenação eletrônica apoia esse processo sincronizando os drives responsáveis ​​pela movimentação do material e operação dos cilindros de impressão. Um controlador lógico programável (PLC), controle de tensão servoacionado e ajustes de registro trabalham juntos para ajudar a manter condições de produção estáveis.

1. Desenrolar:O rolo é montado e o substrato é alimentado na máquina sob tensão controlada.
2. Orientação web:O material segue o caminho pretendido pela linha de impressão, ajudando a manter um posicionamento consistente.
3. Transferência de tinta:Cilindros de impressão gravados transferem os padrões de tinta necessários para o substrato.
4. Registro de cores:Os controles de registro coordenam as posições de impressões de cores sucessivas.
5. Secagem:O sistema de secagem remove a quantidade necessária de solvente ou umidade, dependendo do sistema de tinta e das condições operacionais.
6. Retrocedendo:O material impresso é coletado em um rolo para posterior inspeção, laminação, corte ou conversão.

A qualidade de impressão real depende de mais do que apenas a sincronização eletrônica. A condição do cilindro, as propriedades do substrato, a formulação da tinta, as condições de secagem, a configuração da máquina e os procedimentos do operador influenciam o resultado final.

3. Quais recursos influenciam o desempenho da impressão?

Controle de impressão servo-acionado

Os servodrives permitem o controle coordenado dos eixos de impressão e suportam gerenciamento preciso de velocidade e posição. Quando configurados corretamente, eles podem ajudar a reduzir desvios de registro e tornar os ajustes de configuração mais gerenciáveis ​​durante a produção multicolorida.

Gerenciamento de tensão em circuito fechado

Filmes flexíveis e papéis finos podem esticar, enrugar ou deslocar-se quando a tensão da teia é instável. A configuração descrita de Green Ohm usa controle de tensão de circuito fechado de três motores para coordenar o manuseio de materiais. Configurações de tensão adequadas são essenciais para reduzir o movimento da banda e manter dimensões de impressão consistentes.

Registro computadorizado de cores

Os ajustes de registro horizontal e vertical ajudam a alinhar impressões de cores individuais. As funções de pré-registro também podem oferecer suporte à configuração antes do início da produção completa. Esses recursos são particularmente úteis para gráficos detalhados, textos finos e designs de embalagens que exigem alinhamento preciso entre cores.

Fornecimento de tinta e montagem da lâmina raspadora

O rolo de transferência de tinta fornece tinta para o processo de impressão, enquanto a lâmina raspadora remove o excesso de tinta da superfície do cilindro. Green Ohm descreve um arranjo de lâmina raspadora acionado de forma independente, projetado para facilitar o ajuste e a troca da lâmina. A condição adequada da lâmina e o gerenciamento de tinta ajudam a suportar uma reprodução de imagem limpa.

Controles Integrados de Secagem e Segurança

O sistema de secagem utiliza fluxo de ar controlado e gerenciamento de temperatura para apoiar a secagem da tinta. As funções de monitoramento por tela sensível ao toque e diagnóstico de falhas podem ajudar os operadores a observar as condições operacionais e identificar problemas. Ventilação adequada, manuseio de solventes e medidas de segurança da máquina continuam essenciais ao imprimir com tintas à base de solvente.

• Unidades de impressão coordenadas eletronicamente.
• Gerenciamento de tensão em circuito fechado para estabilidade da teia.
• Ajustes de registro de cores horizontais e verticais.
• Sistemas de transferência de tinta e lâminas raspadoras projetados para aplicação controlada de tinta.
• Funções de secagem, monitoramento e diagnóstico de falhas da máquina.

4. Quais materiais a máquina pode imprimir?

A compatibilidade do substrato é um fator chave na seleção de uma máquina de impressão em rotogravura. Diferentes materiais têm diferentes propriedades de tração, características de superfície, espessuras e requisitos de adesão de tinta. A combinação correta de substrato, gravação em cilindro, tinta e condições de secagem é necessária para obter resultados confiáveis.

Verde Ohm lista as seguintes faixas de materiais para sua configuração de eixo eletrônico:

Essas faixas são os parâmetros de material listados pelo fabricante e não uma garantia de que cada classe possa funcionar em condições idênticas. Os compradores devem confirmar o substrato pretendido, o sistema de tinta, a espessura e os requisitos de produção antes de fazer o pedido.

5. Quais são as principais especificações técnicas?

A tabela a seguir resume as principais especificações publicadas para a máquina de impressão em rotogravura de eixo eletrônico da série YG-8 da Green Ohm. Os valores devem ser confirmados em relação à cotação atual e ao acordo técnico final antes da compra.

*As especificações publicadas pelo fabricante utilizam a unidade mm/min para as velocidades mecânicas e de impressão máximas. Os valores acima são expressos em m/min apenas como uma interpretação provisória dos valores listados. Confirme as unidades corretas e as velocidades nominais de operação diretamente com a Green Ohm antes de usar esses números para o planejamento da produção.

O modelo de 850 mm pode atender a requisitos de banda mais estreitos, enquanto os modelos de 1.050 mm e 1.250 mm oferecem maior capacidade de substrato. O modelo apropriado depende das dimensões da embalagem acabada, da utilização do material, do layout de impressão, das especificações do cilindro e da produção planejada, e não apenas da largura da banda.

6. Onde este equipamento de impressão é usado?

A impressão eletrônica de gravuras em eixos é relevante para fabricantes que precisam de gráficos repetíveis em longas tiragens de produção. Sua adequação depende do design da embalagem, da qualidade de impressão necessária, do substrato, do sistema de tinta e do processo de conversão posterior.

Embalagens flexíveis para alimentos

Filmes impressos usados ​​em sacolas de salgadinhos, embalagens de confeitos, embalagens de alimentos secos e outras embalagens flexíveis geralmente exigem reprodução de cores consistente e gráficos nítidos. A estrutura de embalagem acabada também deve atender aos requisitos aplicáveis ​​de contato com alimentos e embalagem.

Embalagem de bens de consumo

Pacotes de recarga de detergente, embalagens de cuidados pessoais e bolsas de produtos domésticos podem usar filmes impressos multicoloridos para comunicar a marca, informações do produto e instruções de uso.

Embalagem baseada em papel

Onde o tipo de papel e o sistema de tinta são compatíveis, a rotogravura pode suportar designs decorativos, padrões repetidos e materiais de embalagem impressos que precisam de reprodução de imagem consistente.

Materiais Flexíveis Industriais

Algumas aplicações de embalagens industriais utilizam filmes impressos para identificação, informações sobre produtos ou diferenciação visual. Os compradores devem avaliar a resistência química, o desempenho do substrato e os requisitos de uso final antes de selecionar o processo de impressão.

Para embalagens que posteriormente passarão por laminação, corte ou confecção de sacos, a qualidade de impressão deve ser avaliada em conjunto com o desempenho de toda a linha de conversão.

7. Como os compradores devem selecionar a máquina certa?

Escolher uma máquina de impressão envolve mais do que comparar a velocidade máxima ou o preço de compra. As equipes de produção devem combinar o equipamento com seus trabalhos reais, utilização esperada, ambiente operacional e capacidade de manutenção.

1. Confirme a faixa de substrato.Identifique tipos de filmes, espessuras, tipos de papel, tratamentos de superfície e quaisquer alterações de materiais esperadas no futuro.
2. Defina a largura da web necessária.Calcule a largura de impressão utilizável, as margens das bordas e a utilização de material para os layouts de embalagem que você produz.
3. Especifique os requisitos de cor e registro.Confirme o número de cores, a complexidade da imagem, a tolerância de registro e o método de inspeção.
4. Avalie a velocidade de produção realista.Solicite as velocidades de execução esperadas de acordo com o substrato, a tinta, a repetição do cilindro e as condições de secagem, em vez de depender apenas da velocidade mecânica máxima.
5. Revise o sistema de controle.Esclareça a configuração do servo, ajuste de registro, comportamento de controle de tensão, interface do operador, alarmes e suporte para solução de problemas.
6. Verifique utilitários e necessidades de instalação.Avalie a capacidade elétrica, ventilação, energia de secagem, espaço físico, requisitos de exaustão e regulamentos de segurança aplicáveis.
7. Planeje serviço e treinamento.Confirme assistência de instalação, treinamento de operadores, peças de reposição, manutenção preventiva e arranjos de resposta pós-venda.

Antes de fazer um pedido, solicite uma proposta técnica detalhada e, sempre que possível, organize um teste de amostra utilizando materiais e obras de arte representativos. Isto ajuda a verificar se a configuração proposta é adequada ao ambiente de produção real.

8. Como os operadores podem manter um desempenho consistente?

A manutenção de rotina ajuda a reduzir o tempo de inatividade não planejado e protege a consistência da impressão. Um programa prático de manutenção deve seguir o manual de operação do fabricante e levar em conta a intensidade da produção, a química da tinta, o tipo de substrato e as condições ambientais.

• Inspecione os cilindros de impressão:Verifique se há danos, contaminação, desgaste e problemas que possam afetar a transferência de imagens.
• Faça a manutenção das lâminas raspadoras:Inspecione as bordas da lâmina, montagem, condições de contato e intervalos de substituição.
• Verifique as configurações de tensão:Revise a tensão de desenrolamento, entre estações e rebobinamento ao alterar o material ou as especificações do trabalho.
• Cadastro de monitores:Verifique o alinhamento durante a inicialização, após alterações de material e durante toda a produção.
• Limpe os componentes de manuseio de tinta:Siga os procedimentos aprovados para circulação de tinta, remoção de resíduos e manuseio de solventes.
• Verifique o sistema de secagem:Monitore o fluxo de ar, os controles de temperatura, a ventilação e os intertravamentos de segurança.
• Inspecione unidades e controles:Siga o cronograma de inspeção recomendado para servossistemas, sensores, componentes PLC e conexões elétricas.
• Registrar dados operacionais:Documente defeitos recorrentes, tempo de inatividade, desperdício e ajustes para apoiar a melhoria contínua.

Ao usar tintas à base de solvente, os operadores devem seguir as instruções do fabricante da máquina e os requisitos aplicáveis ​​de incêndio, ventilação, emissões e segurança ocupacional. A manutenção só deve ser realizada por pessoal devidamente treinado e com o equipamento colocado em condições seguras.

9. Perguntas frequentes

Q1: Qual é a principal vantagem de uma máquina de impressão em rotogravura de eixo eletrônico?

Sua principal vantagem é o controle de unidade coordenado eletronicamente, que suporta unidades de impressão sincronizadas e registro preciso de cores. Combinado com o gerenciamento de tensão adequado e a configuração correta, isso pode ajudar a melhorar a consistência e simplificar os ajustes na produção rolo a rolo multicolorida.

Q2: Quais materiais são compatíveis com a máquina da Green Ohm?

Os materiais listados incluem PET, náilon, PE, OPP, BOPP, CPP, PVC, celofane e papel dentro de faixas especificadas de espessura ou gramatura. A compatibilidade real depende do tipo de material, do sistema de tinta, do tratamento de superfície e da configuração da máquina. Confirme os requisitos do substrato pretendido antes de comprar.

Q3: Qual é a velocidade máxima de impressão da série YG-8?

A página do produto lista uma velocidade mecânica máxima de 420 e uma velocidade máxima de impressão de 400, mas a unidade publicada é inconsistente com a notação típica de velocidade de linha industrial. Os compradores devem obter confirmação por escrito das unidades corretas, condições nominais e velocidade de produção esperada da Green Ohm.

P4: Como escolho entre YG-8-850, YG-8-1050 e YG-8-1250?

A principal diferença listada é a largura máxima da alma: 850 mm, 1.050 mm e 1.250 mm, respectivamente. Selecione o modelo de acordo com as dimensões da embalagem, layout do trabalho, utilização do substrato e planos de produção. Verifique também os requisitos de espaço, fonte de alimentação e condições de instalação.

Q5: O que devo preparar antes de solicitar um orçamento?

Prepare o tipo e a espessura do substrato, a largura da folha, o número de cores de impressão, a arte ou a amostra, os requisitos de repetição do cilindro, a saída desejada, o sistema de tinta e os processos posteriores esperados. Esses detalhes ajudam o fabricante a avaliar a configuração necessária e a identificar questões técnicas antes da finalização da cotação.

10. Conclusão

Uma máquina de impressão em rotogravura de eixo eletrônico pode ser um investimento valioso para fabricantes de embalagens flexíveis que exigem impressão multicolorida coordenada, tensão controlada da folha e registro repetível. Os melhores resultados vêm da combinação da configuração da máquina com o substrato, arte, sistema de tinta, requisitos de secagem e metas reais de produção. A série YG-8 da Green Ohm oferece três opções de largura de banda listadas, juntamente com controle de impressão servo-acionado, registro computadorizado e funções integradas de manuseio de materiais. Antes de tomar uma decisão final, confirme as especificações técnicas, unidades de velocidade de produção, resultados de impressão de amostra, requisitos de instalação e suporte pós-venda com o fabricante. Para discutir seus requisitos de substrato, comparar configurações disponíveis ou solicitar um orçamento personalizado,Contate-nosatravés da página de produto da Máquina de impressão em rotogravura de eixo eletrônico Green Ohm.
